Ultimo Aggiornamento: 15.07.2024 | Bocchettone in 3 pezzi a sede conica FF con fresatura | Union conical FF |
| RACCORDERIA UNI 228 in ACCIAIO INOX AISI 304-316 |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 340
 | | DN | B | CODICE | PREZZO | CODICE | PREZZO | | 304 | 316 | | 1/4" | 40.0 | 34014304 | - | 34014316 | - | | 3/8" | 43.0 | 34038304 | - | 34038316 | - | | 1/2" | 47.0 | 34012304 | - | 34012316 | - | | 3/4" | 50.0 | 34034304 | - | 34034316 | - | | 1" | 55.0 | 34010304 | - | 34010316 | - | | 1" 1/4 | 60.0 | 340114304 | - | 340114316 | - | | 1" 1/2 | 67.0 | 340112304 | - | 340112316 | - | | 2" | 68.0 | 340200304 | - | 340200316 | - | | 2" 1/2 | 80.0 | 340212304 | - | 340212316 | - | | 3" | 90.0 | 340300304 | - | 340300316 | - |
BOCC. A TASCA E SEDE PIANA SU RICHIESTA
|
|
| Bocchettone MF con fresatura | Union conical MF |
| RACCORDERIA UNI 228 in ACCIAIO INOX AISI 304-316 |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 600
 | | DN | B | CODICE | PREZZO | CODICE | PREZZO | | 304 | 316 | | 1/4" | 50.0 | 60014304 | - | 60014316 | - | | 3/8" | 56.0 | 60038304 | - | 60038316 | - | | 1/2" | 60.0 | 60012304 | - | 60012316 | - | | 3/4" | 65.0 | 60034304 | - | 60034316 | - | | 1" | 70.0 | 60010304 | - | 60010316 | - | | 1" 1/4 | 80.0 | 600114304 | - | 600114316 | - | | 1" 1/2 | 87.0 | 600112304 | - | 600112316 | - | | 2" | 90.0 | 600200304 | - | 600200316 | - |
|
| RACCORDERIA UNI 228 in ACCIAIO INOX AISI 304-316 |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 90
 | | DN | A | CODICE | PREZZO | | 304 | | 1/4" | 30.0 | 9014304 | - | | 3/8" | 35.0 | 9038304 | - | | 1/2" | 40.0 | 9012304 | - | | 3/4" | 50.0 | 9034304 | - | | 1" | 60.0 | 9010304 | - | | 1" 1/4 | 70.0 | 90114304 | - | | 1" 1/2 | 80.0 | 90112304 | - |
|
| RACCORDERIA UNI 228 in ACCIAIO INOX AISI 304-316 |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 580
 | | DN | A | CODICE | PREZZO | | 304 | | 1/4" | 30.0 | 58014304 | - | | 3/8" | 35.0 | 58038304 | - | | 1/2" | 40.0 | 58012304 | - | | 3/4" | 50.0 | 58034304 | - | | 1" | 60.0 | 58010304 | - | | 1" 1/4 | 70.0 | 580114304 | - | | 1" 1/2 | 80.0 | 580112304 | - |
|
| RACCORDERIA UNI 228 in ACCIAIO INOX AISI 304-316 |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 130
 | | DN | A | CODICE | PREZZO | | 304 | | 1/4" | 40.0 | 13014304 | - | | 3/8" | 45.0 | 13038304 | - | | 1/2" | 50.0 | 13012304 | - | | 3/4" | 65.0 | 13034304 | - | | 1" | 76.0 | 13010304 | - | | 1" 1/4 | 90.0 | 130114304 | - | | 1" 1/2 | 100.0 | 130112304 | - |
|
| Portagomma | Hexagonal hose nipple |
| RACCORDERIA UNI 228 in ACCIAIO INOX AISI 304-316 |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 500
 | | DN | A | B | C | CH | CODICE | PREZZO | CODICE | PREZZO | | 304 | 316 | | 1/4" | 10.0 | 40.0 | 13.0 | 17.0 | 50014304 | - | 50014316 | - | | 3/8" | 10.0 | 44.0 | 16.5 | 19.0 | 50038304 | - | 50038316 | - | | 1/2" | 13.0 | 50.0 | 21.0 | 24.0 | 50012304 | - | 50012316 | - | | 3/4" | 15.0 | 55.0 | 26.5 | 30.0 | 50034304 | - | 50034316 | - | | 1" | 17.0 | 65.0 | 33.0 | 36.0 | 50010304 | - | 50010306 | - | | 1"1/4 | 18.0 | 70.0 | 42.0 | 46.0 | 500114304 | - | 500114316 | - | | 1" 1/2 | 20.0 | 75.0 | 48.0 | 50.0 | 500112304 | - | 500112316 | - | | 2" | 21.0 | 75.0 | 60.0 | 65.0 | 500200304 | - | 500212316 | - | | * 2" 1/2 | | 85.0 | | | 500212304 | - | 500212316 | - | | * 3" | | 90.0 | | | 500300304 | - | 500300316 | - |
* Ricavati da barra forata
|
|
| RACCORDERIA UNI 228 in ACCIAIO INOX AISI 304-316 |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 280
 | | DN | B | CH | CODICE | PREZZO | CODICE | PREZZO | | 304 | 316 | | 1/4" | 28.0 | 17.0 | 28014304 | - | 28014316 | - | | 3/8" | 32.0 | 19.0 | 28038304 | - | 28038316 | - | | 1/2" | 35.0 | 24.0 | 28012304 | - | 28012316 | - | | 3/4 " | 40.0 | 30.0 | 28034304 | - | 28034316 | - | | 1" | 45.0 | 36.0 | 28010304 | - | 28010316 | - | | 1" 1/4 | 48.0 | 46.0 | 280114304 | - | 280114316 | - | | 1" 1/2 | 50.0 | 50.0 | 280112304 | - | 280112316 | - | | 2" | 58.0 | 65.0 | 280200304 | - | 280212316 | - | | * 2" 1/2 | 60.0 | | 280212304 | - | 280212316 | - | | * 3" | 68.0 | | 280300304 | - | 280300316 | - |
* Ricavati da tondo
|
|
| Nipplo ridotto | Hexagonal nipple reduced |
| RACCORDERIA UNI 228 in ACCIAIO INOX AISI 304-316 |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 245
 | | DN | B | CH | CODICE | PREZZO | CODICE | PREZZO | | 304 | 316 | | 3/8" - 1/4" | 32.0 | 19.0 | 24538304 | - | 24538316 | - | | 1/2" - 3/8" | 35.0 | 24.0 | 24512304 | - | 24512316 | - | | 3/4" - 1/2" | 40.0 | 30.0 | 24534304 | - | 24534316 | - | | 1" - 3/4" | 45.0 | 36.0 | 24510304 | - | 24510316 | - | | 1" 1/4 - 1" | 48.0 | 46.0 | 245114304 | - | 245114316 | - | | 1" 1/2 - 1" 1/4 | 50.0 | 50.0 | 245112304 | - | 245112316 | - | | 2" - 1" 1/2 | 58.0 | 65.0 | 245200304 | - | 245200316 | - | | * 2" 1/2 - 2 | 60.0 | 85.0 | 245212304 | - | 245212316 | - | | * 3" - 2" 1/2 | 68.0 | 100.0 | 245300304 | - | 245300316 | - |
* Ricavati da tondo
|
|
| Tappo maschio | Hexagonal plugs |
| RACCORDERIA UNI 228 in ACCIAIO INOX AISI 304-316 |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 290
 | | DN | CH | B | CODICE | PREZZO | CODICE | PREZZO | | 304 | 316 | | 1/4" | 17.0 | 20.0 | 29014304 | - | 29014316 | - | | 3/8" | 19.0 | 21.0 | 29038304 | - | 29038316 | - | | 1/2" | 24.0 | 24.0 | 29012304 | - | 29012316 | - | | 3/4" | 30.0 | 25.0 | 29034304 | - | 29034316 | - | | 1" | 36.0 | 30.0 | 29010304 | - | 29010316 | - | | 1" 1/4 | 46.0 | 32.0 | 290114304 | - | 290114316 | - | | 1" 1/2 | 50.0 | 35.0 | 290112304 | - | 290112316 | - | | 2" | 65.0 | 39.0 | 290200304 | - | 290200316 | - | | * 2" 1/2 | 85.0 | 40.0 | 290112304 | - | 290112316 | - | | * 3" | 100.0 | 43.0 | 290300304 | - | 290300316 | - |
* Ricavati da tondo
|
|
| Riduzione MF | Hexagon bushings |
| RACCORDERIA UNI 228 in ACCIAIO INOX AISI 304-316 |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 241
 | | DN | CH | B | CODICE | PREZZO | CODICE | PREZZO | | 304 | 316 | | 3/8" - 1/4" | 19.0 | 21.0 | 24138304 | - | 24138316 | - | | 1/2" - 3/8" | 24.0 | 24.0 | 24112304 | - | 24112316 | - | | 3/4" - 1/2" | 30.0 | 25.0 | 24134304 | - | 24134316 | - | | 1" - 3/4" | 36.0 | 30.0 | 24110304 | - | 24110316 | - | | 1" 1/4 - 1" | 46.0 | 32.0 | 241114304 | - | 241114316 | - | | 1" 1/2 - 1" 1/4 | 50.0 | 35.0 | 241112304 | - | 241112316 | - | | 2" - 1" 1/2 | 65.0 | 39.0 | 241200304 | - | 241200316 | - | | * 2" 1/2 x 2" | 85.0 | 40.0 | 241212304 | - | 241212316 | - | | * 3" x 2" 1/2 | 100.0 | 43.0 | 241300304 | - | 241300316 | - |
* Ricavati da tondo
|
|
| RACCORDERIA UNI 228 in ACCIAIO INOX AISI 304-316 |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 170
| | DN | CH | SP | CODICE | PREZZO | | 304 | | 1/4" | 19.0 | 5.5 | 17014304 | - | | 3/8" | 22.0 | 5.5 | 17038304 | - | | 1/2" | 27.0 | 7.0 | 17012304 | - | | 3/4" | 32.0 | 7.5 | 17034304 | - | | 1" | 41.0 | 9.0 | 17010304 | - | | 1" 1/4 | 50.0 | 10.0 | 170114304 | - | | 1" 1/2 | 55.0 | 10.0 | 170112304 | - | | 2" | 65.0 | 11.0 | 170200304 | - |
|
| Tappo femmina | Hexagonal cap |
| RACCORDERIA UNI 228 in ACCIAIO INOX AISI 304-316 |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 300
 | | DN | A | B | CODICE | PREZZO | CODICE | PREZZO | | 304 | 316 | | 1/4" | 17.0 | 15.0 | 30014304 | - | 30038316 | - | | 3/8" | 19.0 | 15.0 | 30038304 | - | 30038316 | - | | 1/2" | 24.0 | 15.0 | 30012304 | - | 30012316 | - | | 3/4" | 30.0 | 18.0 | 30034304 | - | 30034316 | - | | 1" | 36.0 | 21.0 | 30010304 | - | 30010316 | - | | 1" 1/4 | 46.0 | 22.0 | 300114304 | - | 300114316 | - | | 1" 1/2 | 50.0 | 24.0 | 300112304 | - | 300112316 | - | | 2" | 65.0 | 25.0 | 300200304 | - | 300200316 | - | | * 2 1/2" | 85.0 | 30.0 | 300212304 | - | 300212316 | - | | * 3" | 100.0 | 32.0 | 300300304 | - | 300300316 | - |
* Ricavati da tondo
|
|
| Manicotti Ridotti FF | Socket reduced |
| RACCORDERIA UNI 228 in ACCIAIO INOX AISI 304-316 |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 240
 | | DN | A | B | CODICE | PREZZO | CODICE | PREZZO | | 304 | 316 | | 3/8" - 1/4" | 22.0 | 20.0 | 24038304 | - | 24038316 | - | | 1/2" - 3/8" | 26.0 | 25.0 | 24012304 | - | 24012316 | - | | 3/4" - 1/2" | 32.0 | 30.0 | 24034304 | - | 24034316 | - | | 1" - 3/4" | 40.0 | 35.0 | 24010304 | - | 24010316 | - | | 1" 1/4 - 1" | 50.0 | 38.0 | 240114304 | - | 240114316 | - | | 1" 1/2 - 1" 1/4 | 55.0 | 40.0 | 240112304 | - | 240112316 | - | | 2" - 1" 1-2 | 70.0 | 42.0 | 240200304 | - | 240200316 | - | | 2" 1/2 - 2" | 85.0 | 48.0 | 240212304 | - | 240212316 | - | | 3" - 2" 1/2 | 100.0 | 50.0 | 240300304 | - | 240300316 | - |
|
| Manicotti Ridotti FM | Female and male socket |
| RACCORDERIA UNI 228 in ACCIAIO INOX AISI 304-316 |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 620
| | DN | CODICE | PREZZO | CODICE | PREZZO | | 304 | 316 | | 3/8" - 1/4" | 62038304 | - | 62038316 | - | | 1/2" - 3/8" | 62012304 | - | 62012316 | - | | 3/4" - 1/2" | 62034304 | - | 62034316 | - | | 1" - 3/4" | 62010304 | - | 62010316 | - | | 1" 1/4 - 1" | 620114304 | - | 620114316 | - | | 1" 1/2 - 1" 1/4 | 620112304 | - | 620112316 | - | | 2" - 1" 1/2 | 620200304 | - | 620200316 | - | | 2" 1/2 - 2" | 620212034 | - | 620212316 | - | | 3" - 2" | 620300304 | - | 620300316 | - |
|
| RACCORDERIA UNI 228 in ACCIAIO INOX AISI 304-316 |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 270
 | | DN | A | B | CODICE | PREZZO | CODICE | PREZZO | | 304 | 316 | | 1/4" | 18.0 | 18.0 | 27014304 | - | 27014316 | - | | 3/8" | 22.0 | 20.0 | 27038304 | - | 27038316 | - | | 1/2" | 26.0 | 25.0 | 27012304 | - | 27012316 | - | | 3/4" | 32.0 | 30.0 | 27034304 | - | 27034316 | - | | 1" | 40.0 | 35.0 | 27010304 | - | 27010316 | - | | 1" 1/4 | 50.0 | 38.0 | 270114304 | - | 270114316 | - | | 1" 1/2 | 55.0 | 40.0 | 270112304 | - | 270112316 | - | | 2" | 70.0 | 42.0 | 270200304 | - | 270200316 | - | | 2" 1/2 | 85.0 | 45.0 | 270212304 | - | 270212316 | - | | 3" | 100.0 | 50.0 | 273000304 | - | 270300316 | - |
|
| Barilotto 2 fil. conico | Extension screws conical |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 570
| | DN | A | S.P. | CODICE | PREZZO | CODICE | PREZZO | | 304 | 316 | | 1/4" | 80.0 | 2.0 | 57014304 | - | 57014316 | - | | 3/8" | 80.0 | 2.0 | 57038304 | - | 57038316 | - | | 1/2" | 80.0 | 2.6 | 57012304 | - | 57012316 | - | | 3/4" | 80.0 | 2.6 | 57034304 | - | 57034316 | - | | 1" | 100.0 | 3.0 | 57010304 | - | 57010316 | - | | 1" 1/4 | 100.0 | 3.0 | 570114304 | - | 570114316 | - | | 1" 1/2 | 100.0 | 3.0 | 570112304 | - | 570112316 | - | | 2" | 100.0 | 3.0 | 570200304 | - | 570200316 | - | | 2" 1/2 | 100.0 | 4.0 | 570212304 | - | 570212316 | - | | 3" | 120.0 | 4.0 | 570300304 | - | 570300316 | - | | 4" | 120.0 | 4.0 | 570400316 | - | 570400316 | - |
|
| RACCORDERIA UNI 228 in ACCIAIO INOX AISI 304-316 |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 536
 | | DN | A | CODICE | PREZZO | CODICE | PREZZO | | 304 | 316 | | 1/4" | 17.0 | 53614304 | - | 53614316 | - | | 3/8" | 20.0 | 53638304 | - | 53638316 | - | | 1/2" | 25.0 | 53612304 | - | 53612316 | - | | 3/4" | 30.0 | 53634304 | - | 53634316 | - | | 1" | 35.0 | 53610304 | - | 53610316 | - | | 1" 1/4 | 40.0 | 536114304 | - | 536114316 | - | | 1" 1/2 | 43.0 | 536112304 | - | 536112316 | - | | 2" | 45.0 | 536200304 | - | 536200316 | - | | 2" 1/2 | 50.0 | 536212304 | - | 536212316 | - | | 3" | 53.0 | 536300304 | - | 536300316 | - | | 4" | 55.0 | 536400304 | - | 536400316 | - |
Ricavati da tubo E.U.
|
|
| P. Gomma a sald. da tubo | Hose to weld |
| RACCORDERIA UNI 228 in ACCIAIO INOX AISI 304-316 |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 800
| | DN | A | CODICE | PREZZO | CODICE | PREZZO | | 304 | 316 | | 1/4" | 40.0 | 80014304 | - | 80014316 | - | | 3/8" | 40.0 | 80038304 | - | 80038316 | - | | 1/2" | 50.0 | 80012304 | - | 80012316 | - | | 3/4" | 55.0 | 80034304 | - | 80034316 | - | | 1" | 60.0 | 80010304 | - | 80010316 | - | | 1" 1/4 | 65.0 | 800114304 | - | 800114316 | - | | 1" 1/2 | 70.0 | 800112304 | - | 800112316 | - | | 2" | 75.0 | 800200304 | - | 800200316 | - | | 2" 1/2 | 80.0 | 800212304 | - | 800212316 | - | | 3" | 85.0 | 800300304 | - | 800300316 | - | | 4" | 95.0 | 800400304 | - | 800400316 | - |
Ricavati da tubo E.U.
|
|
| Tronchetti a saldare conico | Stub ends conical |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 561c DIN 2982
 | | DN | A | B | S.P. | CODICE | PREZZO | CODICE | PREZZO | | 304 | 316 | | 1/4" | 10.0 | 30.0 | 1.5 | 56138304 | - | 56114316 | - | | 3/8" | 12.0 | 30.0 | 2.0 | 56138304 | - | 56138316 | - | | 1/2" | 13.0 | 35.0 | 2.6 | 56112304 | - | 56112316 | - | | 3/4" | 15.0 | 40.0 | 2.6 | 56134304 | - | 56134316 | - | | 1" | 17.0 | 40.0 | 2.6 | 56110304 | - | 56110316 | - | | 1" 1/4 | 20.0 | 50.0 | 3.0 | 561114304 | - | 561114316 | - | | 1" 1/2 | 20.0 | 50.0 | 3.0 | 561112304 | - | 561112316 | - | | 2" | 25.0 | 50.0 | 3.0 | 561200304 | - | 561200316 | - | | 2" 1/2 | 30.0 | 60.0 | 4 | 561212304 | - | 561212316 | - | | 3" | 30.0 | 70.0 | 4.0 | 561300304 | - | 561300361 | - | | 4" | 40.0 | 80.0 | 4.0 | 561400304 | - | 561400316 | - |
* A richiesta tronc. cilindrico UNI 228
|
Ricavati da tubo E.U.
|
|
| Tronchetti a saldare conico | Stub ends conical |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 560c DIN 339
| | DN | A | B | S.P. | CODICE | PREZZO | CODICE | PREZZO | | 304 | 316 | | 1/4" | 10.0 | 22.0 | 1.5 | 56014304 | - | 56014316 | - | | 3/8" | 12.0 | 22.0 | 2.0 | 56038304 | - | 56038316 | - | | 1/2" | 13.0 | 25.0 | 2.6 | 56012304 | - | 56012316 | - | | 3/4" | 15.0 | 30.0 | 2.6 | 56034304 | - | 56034316 | - | | 1" | 17.0 | 35.0 | 2.6 | 56010304 | - | 56010316 | - | | 1" 1/4 | 20.0 | 40.0 | 3.0 | 560114304 | - | 560114316 | - | | 1" 1/2 | 20.0 | 45.0 | 3.0 | 560112304 | - | 560112316 | - | | 2" | 25.0 | 50.0 | 3.0 | 560200304 | - | 560200316 | - | | 2" 1/2 | 25.0 | 50.0 | 4 | 560212304 | - | 560212316 | - | | 3" | 25.0 | 50.0 | 4.0 | 560300304 | - | 560300316 | - | | 4" | 25.0 | 50.0 | 4.0 | 560400304 | - | 560400316 | - |
* A richiesta tronc. cilindrico UNI 228
|
Ricavati da tubo E.U.
|
|
| Tronchetto 1 fil. conico | Extension 1 side screw conical |
| N.B. Confezioni da n. 10 pezzi" |
Fig. 571
| | DN | A | S.P. | CODICE | PREZZO | CODICE | PREZZO | | 304 | 316 | | 1/4" | 100.0 | 2.0 | 57114304 | - | 57114316 | - | | 3/8" | 100.0 | 2.0 | 57138304 | - | 57138316 | - | | 1/2" | 100.0 | 2.6 | 57112304 | - | 57112316 | - | | 3/4" | 100.0 | 2.6 | 57134304 | - | 57134316 | - | | 1" | 100.0 | 3.0 | 57110304 | - | 57110316 | - | | 1" 1/4 | 100.0 | 3.0 | 571114304 | - | 571114316 | - | | 1" 1/2 | 100.0 | 3.0 | 571112304 | - | 571112316 | - | | 2" | 100.0 | 3.0 | 571200304 | - | 571200316 | - | | 2" 1/2 | 100.0 | 4.0 | 571212304 | - | 571212316 | - | | 3" | 100.0 | 4.0 | 571300304 | - | 571300316 | - | | 4" | 100.0 | 4.0 | 571400316 | - | 571400316 | - |
|
| RACCORDERIA UNI 228 in ACCIAIO INOX AISI 304-316 |
| N.B. Confezioni da n. 10 pezzi" |

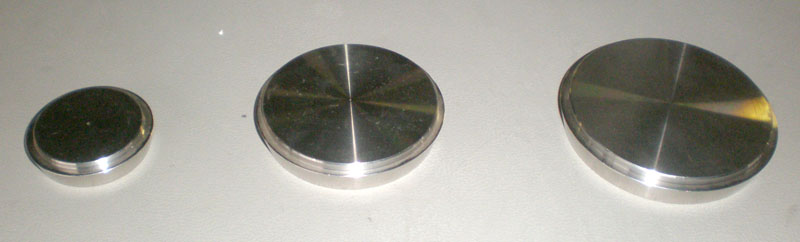

Fig. plug
| | DN | A | C | D | E | | | 25 | 13.0 | 35.0 | 44.0 | 10.0 | | 32 | 13.0 | 41.0 | 50.0 | 10.0 | | 40 | 13.0 | 48.0 | 56.0 | 10.0 | | 50 | 14.0 | 61.0 | 68.0 | 11.0 | | 60 | 15.5 | 68.0 | 75.0 | 11.5 | | 65 | 16.0 | 79.0 | 86.0 | 12.0 | | 80 | 16.0 | 93.0 | 100.0 | 12.0 | | 90 | 19.0 | 103.0 | 111.0 | 15.0 | | 100 | 19.0 | 114.0 | 121.0 | 15.0 |
|
|
|
